ENTRAÎNEMENT DES ACCESSOIRES
Vis de galet tendeur : 6,7.
Vis de galet de renvoi : 2,5.
Support de tendeur de la courroie d'accessoires : 2.
Poulie de vilebrequin :
1re passe : 20.
2e passe : 90'.
DISTRIBUTION
Vis de pignon d'entraînement de la chaîne de distribution : 1,8.
Vis de carter de distribution : 1.
Tendeur de chaîne : 8.
CULASSE
Chapeau de palier d'arbre cames sur culasse : 1,2.
Couvre-culasse sur culasse (*) : 1,2.
Carter avant (avec pompe à vide) : 1,2.
Carter arrière :
vis M6 : 1,2.
vis M8 : 2,6.
Vis de culasse sur bloc-cylindres (Fig.69) :
vis M8 : 2.
vis M12 :
1re passe : 1.
2e passe : 8.
3e passe : 90'.
4e passe : 90'.
Collecteur d'échappement sur culasse : 3
BLOC-CYLINDRES
Chapeau de bielle sur tige de bielle :
1re passe : 0,5.
2e passe : 2,5.
3e passe : 90'.
Chapeau de palier de vilebrequin :
1re passe : 5,5.
2e passe : 90'.
Vis du volant moteur sur le vilebrequin (boîte mécanique) :
1re passe : 4,5.
2e passe : 90'.
Vis de couronne dentée sur le vilebrequin (boîte automatique) :
1re passe : 4,5.
2e passe : 90'.
Couvercle de fermeture arrière sur carter moteur : 0,9.
Bouchon de vidange du liquide de refroidissement sur le bloc-cylindres : 3.
REFROIDISSEMENT Vis de vidange du liquide de refroidissement sur le bloc-cylindres : 3.
Boîtier thermostatique : 1,4.
Pompe à eau (*) : 1,2.
Poulie de pompe à eau : 1,3.
LUBRIFICATION
Carter d'huile (Fig.33) :
1re passe : 0,6.
2e passe : 1,3.
Déflecteur d'huile sur bloc-cylindres : 1,2.
Tresse sur carter d'huile : 2.
Bouchon de vidange de l'huile moteur : 3.
Pompe à huile sur bloc-cylindres : 1,4.
Couvercle sur pompe à huile : 1,2.
Tuyau d'aspiration sur pompe à huile : 1,1.
Boîtier de filtre à huile : 1,2.
Couvercle de filtre à huile : 2,5.
Radiateur d'huile sur bloc-cylindres : 0,9.
Canalisation de radiateur d'huile : 0,8.
Sonde de niveau, de température et de qualité d'huile : 0,5.
Vis creuse de canalisation d'alimentation de turbo : 1,5.
Vis de canalisation de retour de turbo : 0,8.
ALIMENTATION EN CARBURANT
Calculateur moteur : 0,5.
Sonde de température sur collecteur d'échappement (filtre à particules) : 4,5.
Sonde à oxygène sur catalyseur : 5.
Vis creuse de conduite de retour carburant sur rampe : 2.
Bride d'injecteur (*) :
1re passe : 0,7.
2e passe : 90'.
3e passe : 90'.
Pompe haute pression sur culasse : 1,4.
Conduite haute pression pompe sur rampe :
écrou 14 mm : 2,2 daN.m.
écrou 18 mm : 2,7 daN.m.
Conduite haute pression rampe sur injecteur :
écrou 14 mm : 2,2 daN.m.
écrou 18 mm : 2,7 daN.m.
Vis creuse sur pompe haute pression : 2.
Rampe haute pression sur culasse : 1,6.
Tôle de recouvrement des injecteurs : 1,4.
Capteur haute pression carburant sur rampe commune : 7.
Variateur de recyclage des gaz d'échappement : 1,2.
ALIMENTATION EN AIR / ÉCHAPPEMENT
Étrangleur d'air admission (sans filtre à particules) : 1,2.
Actionneur de papillon (avec filtre à particules) : 1,2.
Actionneur de vanne de recyclage des gaz d'échappement (avec filtre à particules) : 1,2.
Support de boîtier filtre à air : 1,2.
Collecteur d'échappement sur culasse : 3.
Support turbocompresseur : 3.
Écran thermique : 1,4.
Échangeur eau/EGR sur bloc-cylindres : 0,8.
(*) Vis ou écrous à remplacer après chaque démontage.
Schémas électriques
LÉGENDE
![]() |
ABRÉVIATIONS
ARF. Recyclage des gaz.
DPF. Filtre à particules.
KAT. Catalyseur.
KLA. Climatisation automatique.
ME. Système d'injection d'essence et d'allumage ME (électronique moteur).
O2. Oxygène.
SAM. Module de saisie des signaux et de commande.
ÉLÉMENTS
A1. Combiné d`instruments.
A9. Compresseur de climatisation
B2/5. Débitmètre d`air massique à film chaud.
B4/6. Capteur de pression de rail.
B5/1. Transmetteur de pression de suralimentation.
B6/1. Transmetteur Hall d`arbre à cames.
B11/4. Capteur de température liquide de refroidissement.
B17/8. Capteur de température air de suralimentation.
B19/8. Capteur de température après KAT
B19/9. Capteur de température avant filtre à particules diesel
B19/11. Capteur de température avant turbocompresseur
B28/8. Transmetteur de pression différentielle (DPF).
B37. Transmetteur pédale d`accélérateur.
B40. Capteur d`huile (niveau d`huile, température et qualité).
B50. Capteur de température carburant.
B60. Transmetteur contre-pression des gaz d`échappement.
F55/1. Bloc de fusibles 1, 9 fois.
F55/1f7. Fusible 7.
F55/2. Bloc de fusibles 2, 9 fois.
F55/3. Bloc de fusibles 3, 9 fois.
F55/3f21. Fusible 21.
F55/4. Bloc de fusibles 4, 9 fois.
F55/5. Bloc de fusibles 5, 9 fois.
F55/5f43. Fusible 43.
F55/5f44. Fusible 44.
F55/5f45. Fusible 45.
F55/6. Bloc de fusibles 6, 9 fois.
F55/7. Bloc de fusibles 7, 9 fois.
F55/9. Bloc de fusibles 9.
F55/9f64. Fusible 64.
F55/9f68. Fusible 68.
F55/2f11. Fusible 11.
G1. Batterie.
G2. Alternateur.
G3/2. Sonde O2 avant KAT.
G3/2x1. Connecteur sonde O2 avant KAT
K100. Boîte à fusibles et à relais.
K100kK. Relais pompe à carburant.
K100kL. Relais borne 87 moteur.
K100kM. Relais démarreur.
L5. Transmetteur de position du vilebrequin.
M1. Démarreur.
M3/3. Pompe d`alimentation avec jauge de carburant.
M3/3b1. Jauge de carburant.
M3/3m1. Pompe d`alimentation.
M4/7. Ventilateur à aspiration moteur et climatiseur à régulation intégrée.
M16/5. Variateur de papillon des gaz.
M55. Moteur de coupure du canal d`admission.
N3/9. Calculateur moteur.
N3/10. Calculateur ME.
N10. Calculateur SAM.
N14/3. Étage final de temps de préchauffage.
N22. Clavier KLA.
N22/7. Clavier et calculateur pour KLA confort.
R9. Bougies de préchauffage.
R39/1. Elément chauffant puissance d`évacuation d`air.
S40/3. Contacteur pédale d`embrayage.
U12. Valable pour direction à gauche.
U13. Valable pour direction à droite.
U24. Valable pour boîte de vitesses mécanique.
U29. Valable pour indicateur température extérieure.
U673. Valable pour KLA confort.
U857. Valable pour ventilateur moteur série.
U858. Valable pour ventilateur moteur option.
U871. Valable pour version avec filtre à particules de suie.
U872. Valable pour version sans filtre à particules de suie.
U835. Valable pour moteur 266.
U836. Valable pour moteur 640.
W1/1. Masse châssis habitacle.
W1/2. Masse habitacle.
W3/1. Masse passage de roue avant droit (bobine d`allumage).
W3/2. Masse passage de roue avant gauche.
W7 Masse coffre passage de roue droit
W10. Masse batterie.
W11. Masse moteur (câble électrique vissé).
W43. Masse tablier.
X11/4. Prise de diagnostic.
X14/4. Connecteur bornes 50.
X26/29. Connecteur faisceau de câbles moteur/compartiment moteur.
X36/2. Connecteur faisceau de câbles de la pompe à carburant/faisceau de câbles
des feux arrière.
Y27/9. Variateur de recyclage des gaz d`échappement.
Y31/5. Convertisseur de pression régulation de la pression de suralimentation.
Y31/13. Convertisseur de pression ARF/papillon des gaz.
X63/4. Connecteur bus de données CAN, 2 pôles.
Y74. Valve de régulateur de pression.
Y76. Injecteurs.
Y76y1. Injecteur 1er cylindre.
Y76y2. Injecteur 2e cylindre.
Y76y3. Injecteur 3e cylindre.
Y76y4. Injecteur 4e cylindre.
Y94. Vanne de régulation de débit.
Z6/3. Douille d`extrémité 2e masse de capteur.
Z6/30. Douille d`extrémité masse.
Z6/85. Douille d`extrémité masse de capteur 1.
Z7/35. Douille d`extrémité borne 87 M1e.
Z7/36. Douille d`extrémité borne 87 M2e.
Z7/43. Douille d`extrémité masse capteur.
Z7/5. Douille d`extrémité 87.
Z9. Douille d`extrémité 1 (raccord soudé dans faisceau de câbles).
Z36/22. Douille d`extrémité alimentation en courant éléments d`alerte arrière (aide
au stationnement).
CODES COULEURS
BK : Noir
BN : Brun
BU : Bleu
GN : Vert
GY : Gris
PK : Rose
RD : Rouge
TR : Transparent
VT : Violet
WH : Blanc
YE : Jaune

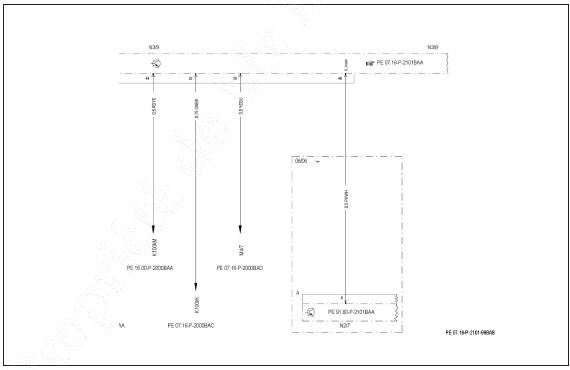

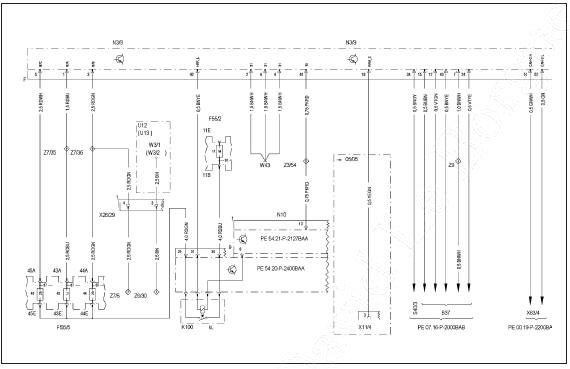

Calculateur d'injection diesel (connecteur F) (1/2)
Calculateur Calculateur d'injection diesel (connecteur F) (2/2)

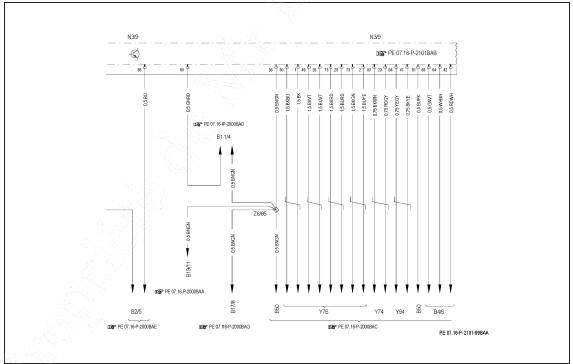

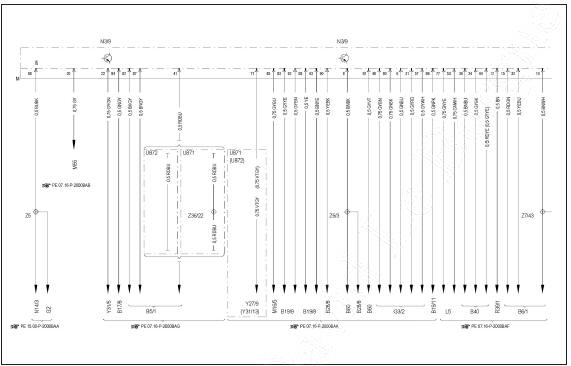

Calculateur d'injection diesel (connecteur M) (1/2)
Calculateur d'injection diesel (connecteur M) (2/2)

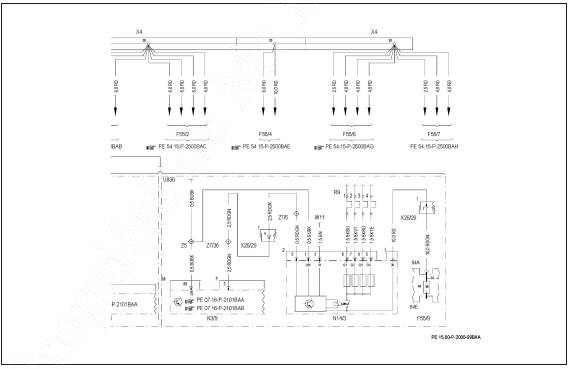

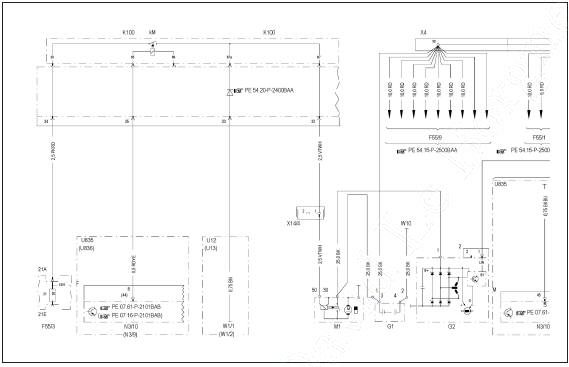

Démarreur, alternateur et préchauffage (1/2)
Démarreur, alternateur et préchauffage (2/2)

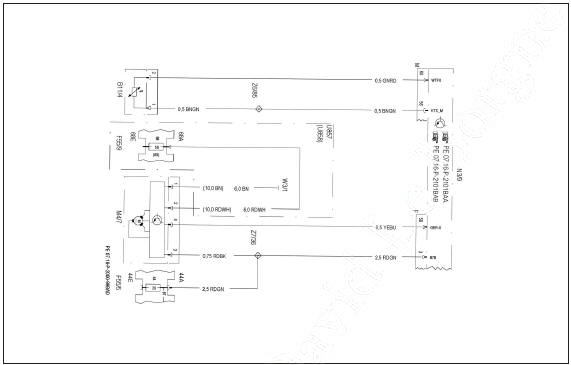

Refroidissement

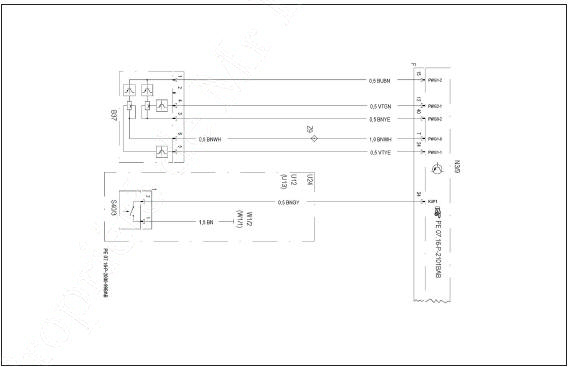

Pédalier

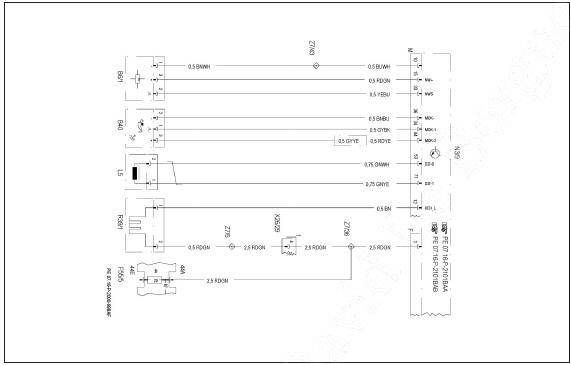

Capteurs de position moteur et d'huile

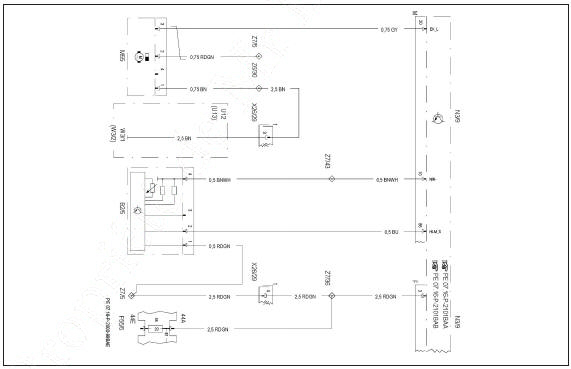

Alimentation en air

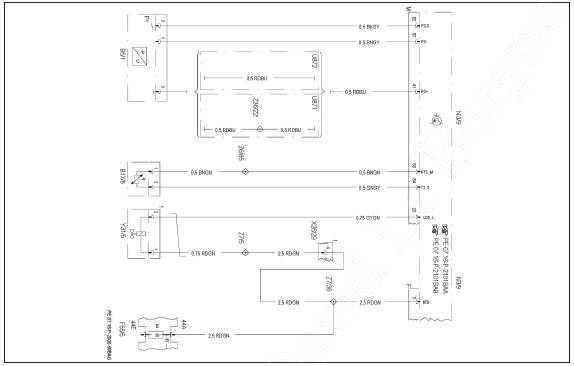

Suralimentation

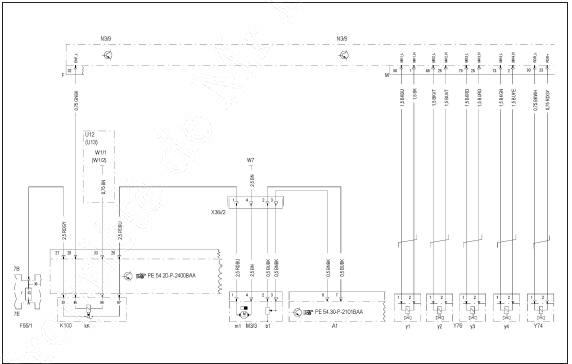

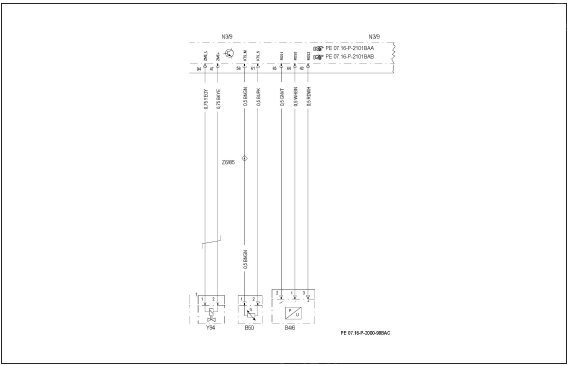

Alimentation en carburant (1/2)
Alimentation en carburant (2/2)

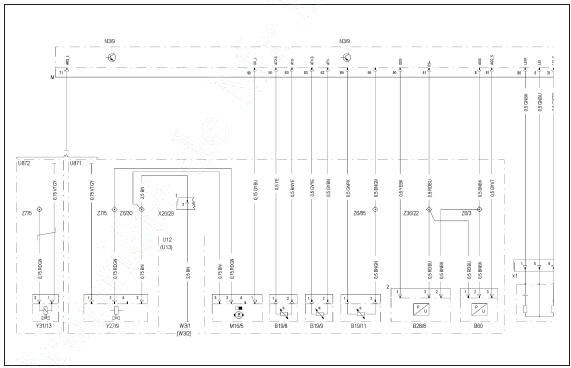

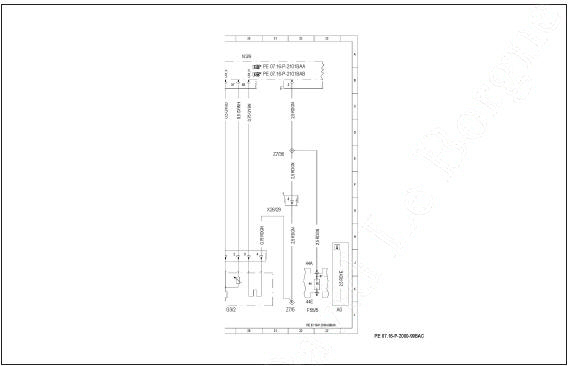

Système d'échappement (1/2)
Système d'échappement (2/2)
Gestion moteur
CALCULATEUR
Le calculateur est implanté dans le compartiment moteur en haut à droite sur
le tablier avant (Fig.13).
Implantation du calculateur. Fig. 13
Fig. 14
Signaux d'entrée et de sortie du calculateur
A1. Combiné d'instruments
A1e16. Témoin de contrôle de préchauffage
A1e ...
Equipement pneumatique
Notes de bas de page
[1] BlueEFFICIENCY.
[2] Pas en liaison avec le Pack Sport (code 952).
[3] Pneus MOExtended (pneus convenant pour le roulage à plat), à utiliser uniquement lorsque l'avertisseur de perte de pression des pneus est activé.
[4] Le montage de chaînes ...
Précautions à prendre
Consignes de sécurité
Toutes les
interventions sur les systèmes airbags et prétensionneurs doivent être effectuées
par du personnel qualifié ayant reçu une formation.
L'airbag est un dispositif soumis à la législation concernant les explosifs,
classé selon les lois en vigueur ...
