Revue technique automobile - Mercedes-Benz Classe B: Intervention sur le hayon
HAYON
DÉPOSE-REPOSE
- Déposer la garniture de hayon (voir opération concernée).
- Si équipé, déposer le module amplificateur d'antenne à gauche ou à droite du hayon.
- Débrancher (Fig.67) :
- le tuyau de lave-vitre (1),
- le connecteur (2) du moteur de lave-vitre,
- les connecteurs (3) des feux arrière,
- le connecteur (flèche) de la poignée d'ouverture du hayon,
- le connecteur (4) de la lunette chauffante,
- le câble de masse (5).
Fig. 67
- Détacher le soufflet (6).
- Extraire le faisceau électrique hors du hayon.
- À l'aide d'un second opérateur, soutenir le hayon puis déposer les vérin (7) en soulevant le ressort de verrouillage (8) avec un petit tournevis.
- Déposer les vis (9) puis le hayon.
À la repose, respecter les jeux d'ouverture.
DÉPOSE-REPOSE

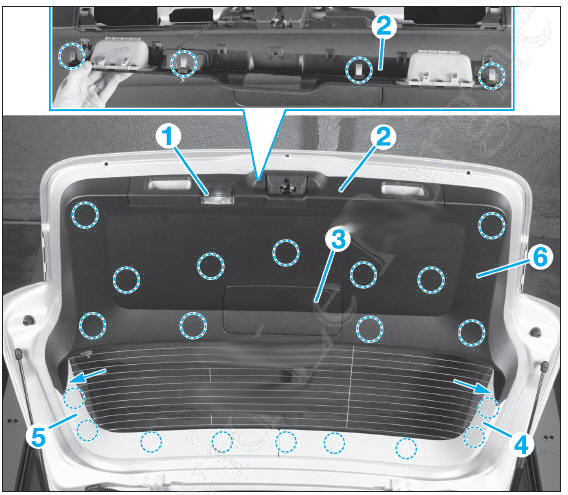

- Pousser l'éclaireur de hayon (1) vers le bas puis débrancher son connecteur (Fig.68).
- Dégrafer la garniture (2) de la serrure.
- Déposer la trappe (3).
- Dégrafer la garniture supérieure droite (4) puis la gauche (5).
- Déposer les agrafes (flèches) de la garniture inférieure (6).
- Dégrafer la garniture inférieure (6).
À la repose, procéder dans l'ordre inverse à la dépose.
Fig. 68
MÉCANISME D'ESSUIE-VITRE ARRIÈRE
DÉPOSE-REPOSE
- Déposer le bras d'essuie-vitre.

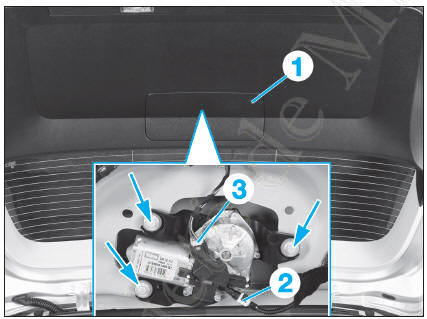

- Déposer la trappe (1) (Fig.69).
Fig. 69
- Débrancher :
- le tuyau de lave-vitre (2),
- le connecteur (3) du moteur de lave-vitre.
- Déposer les 3 vis (flèches) fixant le moteur d'essuie-vitre arrière.
- Déposer le moteur d'essuie-vitre arrière.
À la repose, contrôler l'état du joint d'étanchéité.
