Remarques générales

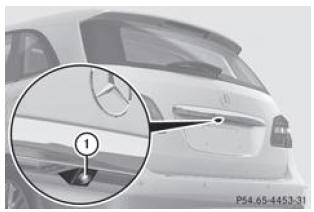

Caméra de recul dans la poignée du hayon La caméra de recul 1 est un système optique d'aide aux manoeuvres. Elle vous permet de voir sur le visuel du système audio/COMAND la zone qui se trouve derrière le véhicule, représentée par des lignes repères.
L'image de la zone qui se trouve derrière le véhicule est inversée comme dans le rétroviseur intérieur.
Consignes de sécurité importantes
ATTENTION
Veillez à ce qu'aucune personne ni aucun animal ne se trouvent dans la zone de manoeuvre. Sinon, ils pourraient être blessés.
ATTENTION
La caméra de recul est uniquement un système d'aide. Elle peut éventuellement fournir une vue déformée ou incorrecte des obstacles ou ne pas les représenter du tout. Elle n'est pas non plus en mesure de remplacer votre vigilance. La caméra ne peut pas signaler les objets qui se trouvent
Vous êtes seul responsable de la sécurité et vous devez continuer à surveiller votre environnement immédiat lorsque vous effectuez des manoeuvres. Cela vaut pour les zones qui se trouvent à l'arrière, à l'avant et sur les côtés du véhicule. Sinon, vous pourriez vous exposer à un danger ou mettre en danger d'autres personnes. |
ATTENTION
La caméra de recul ne fonctionne pas ou seulement de manière limitée lorsque
Dans ce cas, n'utilisez pas la caméra de recul. Sinon, vous pourriez blesser quelqu'un ou endommager des objets et le véhicule lors des manoeuvres de stationnement. |
Activation et désactivation de la caméra de recul
Culasse
Culasse en alliage d'aluminium.
Défaut de planéité maxi du plan de joint inférieur : 0,05 mm.
Si le défaut
est supérieur à la valeur préconisée, remplacer la culasse.
VIS DE CULASSE
Vis à empreinte Torx male (M12) au nombre de 10 et 2 vis M8.
Ordre de serrage : en croix et en dé ...
Levage
Il est interdit
de lever le véhicule en prenant appui sous les bras de suspension avant
ou sous le train arrière.
Avec le cric de bord
des points de levage sont prévus à l'avant et à l'arrière, de chaque côté du
véhicule. Ils se matérialisent par des supports sous la caisse, ...
Commandes d'embrayage
CYLINDRE ÉMETTEUR
DÉPOSE
Dans le compartiment moteur
Sans ouvrir le circuit, mettre de côté le réservoir de liquide de
lave-glace.
Vidanger le réservoir de liquide de frein à l'aide d'une seringue
propre.
Déposer la durit (1) du réservoir du liquide de frein (illust ...
