Notice d'utilisation - Mercedes-Benz Classe B: Poste de conduite

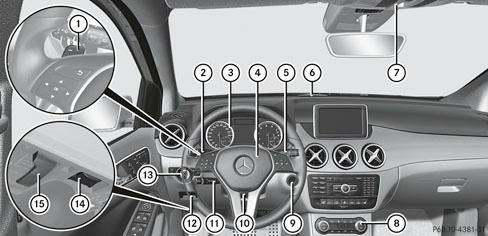

| Fonction | |
| 1 | Palettes de changement de rapport au volant |
| 2 | Commodo |
| 3 | Combiné d'instruments |
| 4 | Avertisseur sonore |
| 5 | Levier sélecteur DIRECT SELECT |
| 6 | Voyants du PARKTRONIC |
| 7 | Unité de commande au plafonnier |
| 8 | Systèmes de climatisation |
| 9 | Contacteur d'allumage |
| 10 | Réglage du volant |
| 11 | Manette du TEMPOMAT |
| 12 | Frein de stationnement électrique |
| 13 | Commutateur d'éclairagePrise de diagnostic |
| 14 | Prise de diagnostic |
| 15 | Ouverture du capot |
D'autres materiaux:
Dépose-repose de la chaîne de distribution
OUTILLAGE NÉCESSAIRE
[1]. Outil de guidage (ref. 604 589 01 40 00) (Fig.20).
[2]. Outil d'ouverture de maillon (ref. 602 589 02 33 00) (Fig.21).
[3]. Broche d'expulsion (ref. 602 589 05 63 00) (Fig.21).
[4]. Ensemble de maillon de montage (ref. 640 589 02 63 00) (F ...
Triangle de présignalisation
Retrait/remise en place du triangle de présignalisation
Retrait : ouvrez le hayon.
Relevez le plancher du compartiment de chargement.
Pour détacher le triangle de présignalisation 1, poussez les languettes du logement vers l'arrière.
Retirez le tr ...
Bloc-cylindres
Bloc-cylindres en fonte avec chemises usinées directement dans le bloc.
Il comporte 5 paliers de vilebrequin.
ALÉSAGE DES CYLINDRES
Les pistons
sont repérés par rapport au bloc-cylindres par des lettres A, X ou B (Fig.2).
Fig. 2
Cote nominale standard : 83,009 mm.
& ...
