Notice d'utilisation - Mercedes-Benz Classe B: Porte-gobelets
Consignes de sécurité importantes
| ATTENTION
Pendant la marche, ne transportez pas d'objets dans le porte-gobelets. Sinon, vous ou les autres occupants du véhicule risquez d'être blessés par les objets projetés en cas
N'utilisez que des récipients adaptés aux porte-gobelets et qui peuvent être fermés. Sinon, les boissons pourraient déborder. Evitez les boissons chaudes. Vous risqueriez sinon de vous brûler. |
| ATTENTION
Ne transportez pas de bouteilles lourdes, tranchantes ou fragiles dans les bacs de rangement. Les bacs de rangement ne pourraient pas retenir les bouteilles en cas d'accident. Vous et/ou d'autres occupants du véhicule pourriez être blessés. |
Les bacs de rangement dans les portes peuvent accueillir des bouteilles
- de 1,5 l maximum à l'avant
- de 0,5 l maximum à l'arrière
Les bouteilles ne sont pas retenues fermement et peuvent se renverser. Par conséquent, ne déposez aucun récipient ouvert dans les bacs de rangement.
Porte-gobelets dans la console centrale avant
Vous pouvez déposer le porte-gobelets et le fond en caoutchouc situé en dessous pour les nettoyer. Nettoyez-les uniquement à l'eau claire tiède.
- Dépose : déboîtez les éléments supérieurs du porte-gobelets 1 situés côté conducteur et côté passager en les tirant simultanément et avec précaution vers l'intérieur.
- Tirez le porte-gobelets vers le haut 2 jusqu'à ce qu'il puisse être enlevé.
- Pose : engagez le porte-gobelets dans les guides latéraux 2 du bac de rangement. Positionnez le porte-gobelets de sorte que le coin de la partie supérieure 1 soit orienté vers l'avant.
- Poussez le porte-gobelets vers le bas jusqu'à ce qu'il se verrouille à droite et à gauche.

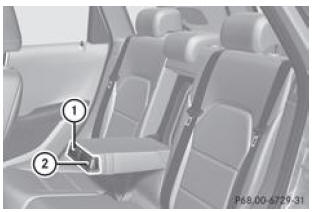

Porte-gobelets dans l'accoudoir arrière
| Ne vous asseyez pas et ne vous appuyez pas de tout votre poids sur l'accoudoir abaissé, vous pourriez l'endommager. |
| Relevez l'accoudoir arrière uniquement après avoir refermé le porte-gobelets. Sinon, vous pourriez endommager le porte-gobelets. |
- Abaissez l'accoudoir arrière.
- Ouverture : appuyez sur l'avant du porte-gobelets 1 ou 2.
Le porte-gobelets 1 ou 2 sort automatiquement.
- Fermeture : repoussez le porte-gobelets jusqu'à ce qu'il soit verrouillé.
Pare-soleil
Vue d'ensemble
ATTENTION
Pendant la marche, fermez le cache des miroirs de courtoisie. Sinon, la lumière réfléchie pourrait vous &eac ...
