CALCULATEUR D'AIRBAGS
DÉPOSE-REPOSE
- Mettre hors service le système d'airbags.
- Déposer la console de plancher (voir chapitre 'CARROSSERIE').

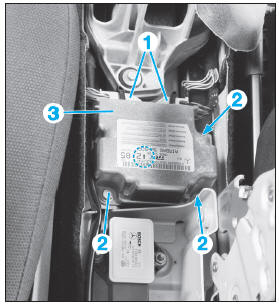

- Déverrouiller puis débrancher les connecteurs électriques (1) (Fig.10).

Fig. 10
- Déposer les vis (2).
- Déposer le calculateur (3).
À la repose, procéder dans l'ordre inverse à la dépose et respecter les points
suivants :
- la flèche sur l'autocollant du calculateur (3) doit être orientée
dans le sens de la marche,
- procéder à la mise en service du système d'airbags,
- connecter le système de diagnostic et lire la mémoire des défauts.
CAPTEURS DE COLLISION D'AIRBAGS LATÉRAUX
DÉPOSE-REPOSE
- Mettre hors service le système d'airbags.
- Déposer la garniture inférieure du pied milieu.
- Débrancher le connecteur (1) (Fig.11).
- Déposer la vis (2).
- Récupérer le capteur d'airbag latéral (3).
À la repose, procéder dans l'ordre inverse à la dépose et respecter les points
suivants :
- procéder à la mise en service du système d'airbags,
- connecter le système de diagnostic et lire la mémoire des défauts.

Fig. 11
Prétensionneurs de ceintures
PRÉTENSIONNEURS AVANT
DÉPOSE-REPOSE
- Mettre hors service le système d'airbags.
- Déposer la garniture inférieure du pied milieu.

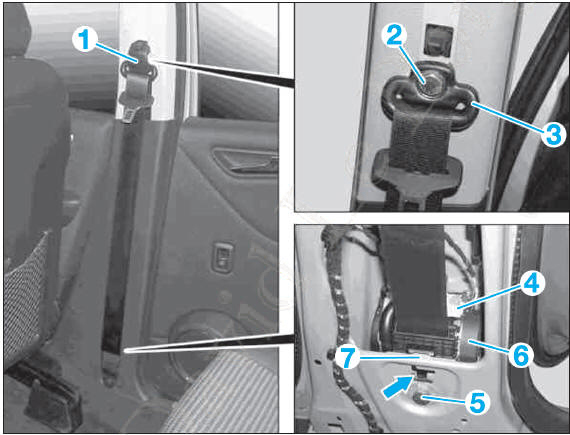

- Déposer le recouvrement (1) (Fig.12).

Fig. 12
- Déposer la vis (2) de la ferrure (3).
- Débrancher le connecteur (4).
- Déposer la vis (5).
- Sortir le prétensionneur (6) du blocage (flèche).
À la repose, procéder dans l'ordre inverse à la dépose et respecter les points
suivants :
- positionner le prétensionneur (6) dans la fixation (7),
- procéder à la mise en service du système d'airbags,
- connecter le système de diagnostic et lire la mémoire des défauts.
PRÉTENSIONNEURS ARRIÈRE
DÉPOSE-REPOSE
- Mettre hors service le système d'airbags.
- Déposer la garniture supérieure d'aile arrière.

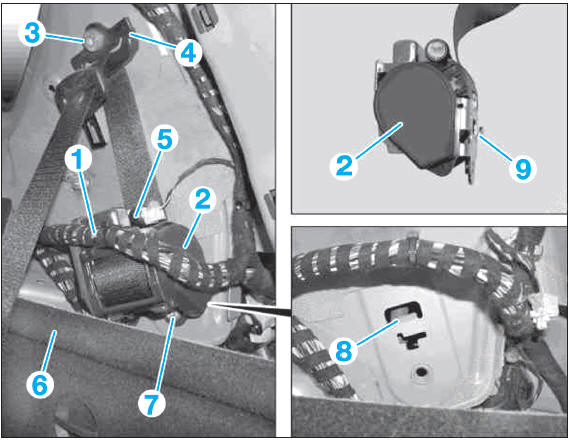

- Du côté droit, dégrafer le faisceau électrique (1) du prétensionneur
(2) (Fig.13).

Fig. 13
- Déposer la vis (3) puis la ferrure (4).
- Déverrouiller et débrancher le connecteur (5).
- Écarter la garniture (6) jusqu'à que la vis (7) soit accessible puis
déposer cette dernière.
- Sortir le prétensionneur (2).
À la repose, procéder dans l'ordre inverse à la dépose et respecter les points
suivants :
- positionner le prétensionneur (6) dans le logement (8),
- veiller au bon positionnement du blocage (9) sur le montant arrière
de la caisse,
- procéder à la mise en service du système d'airbags,
- connecter le système de diagnostic et lire la mémoire des défauts.
DÉPOSE-REPOSE
Mettre hors service le système d'airbags.
Rabattre le dossier de siège arrière.
Attenant à l'airbag latéral arrière (1) (Fig.8) :
enlever le joint d'encad ...
