Revue technique automobile - Mercedes-Benz Classe B: Caractéristiques, ingrédients et couples de serrage

La boîte de vitesses 'Autotronic' est une boîte automatique à commande électronique à variation continue (boîte de vitesses CVT).

AFFECTATIONS

Type 722.800 : Moteurs 640.940 (B180 CDI) et 640.941 (B200 CDI).

DISPOSITION DES COMPOSANTS DE LA BOÃŽTE

Composants mécaniques

1. Jeu de disques secondaires
2. Arbre intermédiaire
3.  Arbre de sortie
4. Différentiel
5. Arbre primaire
6. Arbre de stator
7. Convertisseur de couple
8. Embrayage de pontage de convertisseur
9. Pompe à huile
10. Boîtier de soupape et de tiroirs
11. Jeu de disques primaires
12.  Pignon de verrou de stationnement
13. Train planétaire
14. Préembrayage
15. Rétroembrayage.

Composants électriques/électroniques

1. Boîtier
2.  Bloc hydraulique
3.  Raccord électrique

y3/9b3. Capteur de régime primaire cvt
y3/9b4. Capteur de régime secondaire cvt
y3/9b5. Capteur de régime de sortie cvt
y3/9n1. Calculateur cvt
y3/9y1. Électrovanne de régulation primaire cvt
y3/9y2. Électrovanne de régulation secondaire cvt
y3/9y3. Électrovanne de régulation commande d'embrayage cvt
y3/9y4. Électrovanne de régulation embrayage de pontage de convertisseur cvt.

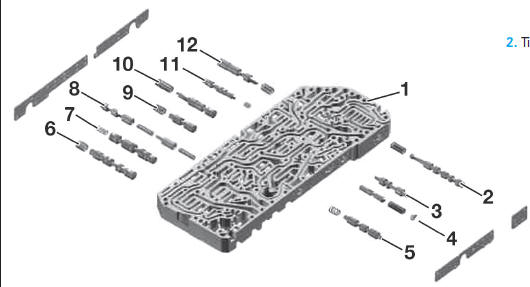

Composant hydraulique

1. Bloc hydraulique
2. Tiroir de régulation embrayage de pontage de convertisseur
3. Tiroir de régulation limitation de pression primaire
4. Tiroir de régulation alimentation de valve
5. Tiroir de régulation graissage
6. Tiroir de commande fonctionnement de secours 1
7. Tiroir de régulation pression secondaire
8. Tiroir de régulation pression auxiliaire
9.  Tiroir de commande fonctionnement de secours 2
10.  Tiroir de régulation pression primaire
11. Tiroir de régulation embrayage
12. Tiroir de commande bypass refroidisseur.

Gestion de la transmission automatique

CALCULATEUR

Le calculateur de gestion de la transmission automatique se situe dans la boîte de vitesses.

Affectation des bornes du calculateur de la transmission (Fig.1)

Fig. 1

Ingrédients

HUILE DE BOÃŽTE DE VITESSES

Capacité :

À la vidange d'huile (sans vidange du convertisseur) : 4,0 litres.

À la vidange d'huile (avec vidange du convertisseur) : 6,0 litres.

Premier remplissage de la boîte de vitesses : 5,7 litres.

Premier remplissage de la boîte de vitesses et du convertisseur : 6,0 litres.

Premier remplissage de la boîte de vitesses, du convertisseur et du système de refroidissement (sans refroidisseur d'huile de boîte de vitesses externe avant le radiateur) : 6,25 litres.

Premier remplissage de la boîte de vitesses, du convertisseur et du système de refroidissement (avec refroidisseur d'huile de boîte de vitesses externe avant le radiateur) : 6,5 litres.

Préconisation :
ATF 28-CVT ou Fuchs Titan ATF CVT ou Shell CVT Fluid 0282.
Référence Mercedes MB 236.20 (001 989 4603).

Périodicité d'entretien :
Remplacement de l'huile de boîte de vitesses automatique et du filtre tous les 60 000 km.

Couples de serrage (en daN.m et en degré)

Les couples de serrage sont indiqués dans la légende des différents éclatés de pièces.

Boîte de vitesses sur bloc-cylindres : 2.

Convertisseur de couple : 4,2.

Démarreur : 1,9.

Bouchon de vidange de carter d'huile : 2,2.

Bouchon de vidange du convertisseur de couple : 0,8.

Carter d'huile de boîte : 0,8.

Vis de calculateur sur carter de boîte : 0,8.

Vis de calculateur sur pompe à huile (*) :

•  sans rondelle : 0,6.
•  avec rondelle : 0,4 + 180'.

Couvercle de carter de boîte de vitesses : 0,8.

(*) Vis ou écrous à remplacer après chaque démontage.

Schémas électriques

LÉGENDE

Voir explications et lecture d'un schéma au chapitre 'Équipement électrique'.

ABRÉVIATIONS

CVT. Boîte de vitesses automatique à étagement continu.

ELÉMENTS

A1. Combiné d`instruments
F55/3. Bloc de fusibles 3, 9 fois
F55/3f26. Fusible 26
F55/3f27. Fusible 27
N15/5. Calculateur module sélecteur électronique
S16/5. Contacteur programmes de conduite
S16/5e1. Éclairage coulisse de sélecteur
S16/5s1. Contacteur programmes de conduite
W1/1. Masse châssis cockpit
W3/2. Masse passage de roue avant gauche
X63/4. Connecteur bus de données CAN, 2 pôles
Y3/9. Unité de commande électrique CVT
Y3/9b1. Capteur de plage de sélection CVT
Y3/9b2. Capteur de température CVT
Y3/9b3. Capteur de régime primaire CVT
Y3/9b4. Capteur de régime secondaire CVT
Y3/9b5. Capteur de régime de sortie CVT
Y3/9n1. Calculateur CVT
Y3/9y1. Électrovanne de régulation primaire CVT
Y3/9y2. Électrovanne de régulation secondaire CVT
Y3/9y3. Électrovanne de régulation commande d`embrayage
Y3/9y4 Électrovanne de régulation embrayage de pontage du convertisseur CVT
Z81. Douille d`extrémité borne 58d

CODES COULEURS

BK : Noir
BN : Brun
BU : Bleu
GN : Vert
GY : Gris
PK : Rose
RD : Rouge
TR : Transparent
VT : Violet
WH : Blanc
YE : Jaune

Bloc hydraulique

Calculateur et sélecteur
