Notice d'utilisation - Mercedes-Benz Classe B: Affichages et éléments de commande

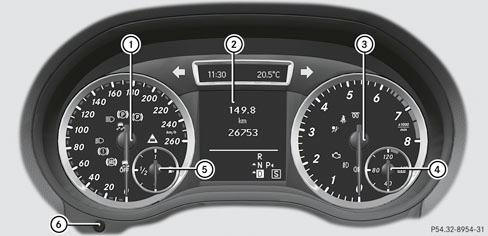

| 1 | Segments du tachymètre |
| 2 | Visuel multifonction |
| 3 | Compte-tours |
| 4 | Température du liquide de refroidissement |
| 5 | Niveau du carburant |
| 6 | Variateur de luminosité de l'éclairage des instruments : à tourner vers la droite ou vers la gauche |
Voyants de contrôle et d'alerte
1
Feux de croisement
2
ESP ...
