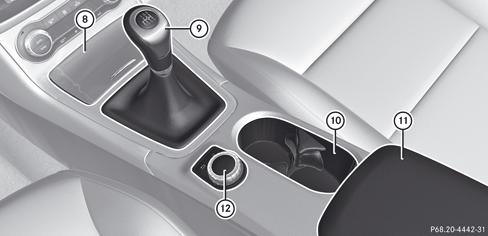

Notice d'utilisation - Mercedes-Benz Classe B: Partie inférieure de la console centrale
| 8 |
Prise Bac de rangement |
| 9 | Levier de vitesses
Bac de rangement (véhicules équipés d'une boîte de vitesses automatique) |
| 10 | Porte-gobelets |
| 11 | Bac de rangement |
| 12 | Sélecteur du système audio/sélecteur COMAND (voir la notice d'utilisation spécifique) |
Partie supérieure de la console centrale
1
Système audio ou COMAND Online (voir la notice d'utilisation spécifique)
2
Chauffage des si& ...
Unité de commande au plafonnier
1
Allumage et extinction
de l'éclairage intérieur arrière
2
Allumage et extinction
du spot de lecture droit
3
Extinction de l ...
