Notice d'utilisation - Mercedes-Benz Classe B: Montage ultérieur de radiotéléphones et de téléphones portables (émetteurs RF)
| ATTENTION
Les émetteurs RF dont le montage ultérieur n'a pas été réalisé correctement peuvent perturber l'électronique du véhicule. La sécurité de fonctionnement du véhicule et, par conséquent, votre propre sécurité sont ainsi compromises. Confiez le montage ultérieur d'émetteurs RF à un atelier qualifié. |
| ATTENTION
Les émetteurs RF dont le montage ultérieur n'a pas été réalisé correctement peuvent provoquer un rayonnement électromagnétique puissant dans l'habitacle. L'utilisation d'une antenne extérieure permet de se protéger contre les éventuels risques liés aux champs électromagnétiques, actuellement débattus par la communauté scientifique. Confiez le montage ultérieur d'émetteurs RF à un atelier qualifié. |
| Le non-respect des conditions d'installation et d'utilisation des émetteurs RF peut entraîner l'annulation de l'autorisation de mise en circulation.
Respectez en particulier les conditions suivantes :
|

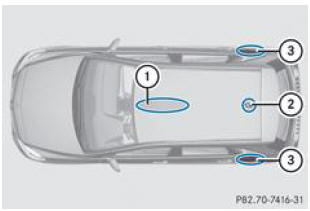

Lorsque les émetteurs RF sont correctement montés, les antennes peuvent se trouver aux emplacements suivants :
- Zone avant du toit [1]
- Zone arrière du toit
- Ailes arrière [2]
Pour le montage ultérieur d'émetteurs RF, vous devez respecter la spécification technique ISO/TS 21609 [3] . Vous devez respecter les dispositions légales en vigueur pour les pièces rapportées.
Si votre véhicule est équipé d'un prééquipement pour la radio, utilisez les raccords d'alimentation électrique et les raccords d'antenne prévus dans le prééquipement. Lors du montage, tenez impérativement compte des notices d'utilisation complémentaires du fabricant.
Toute divergence concernant les bandes de fréquences, les puissances d'émission maximales ou les emplacements de montage des antennes nécessite l'accord préalable de Mercedes-Benz.
Les puissances d'émission maximales (PEAK) au niveau de la base d'antenne ne doivent pas être supérieures aux valeurs suivantes :
| Bande de fréquences | Puissance d'émission maximale |
| Ondes courtes (f < 54 MHz ) | 100 W |
| Bande des 4 m | 30 W |
| Bande des 2 m | 50 W |
| Réseau 3RP/TETRA | 35 W |
| Bande des 70 cm | 35 W |
| GSM/DCS/PCS 850/900/1800/1900 | 10 W |
| UMTS/LTE | 10 W |
Les éléments suivants peuvent être utilisés sans restriction dans le véhicule :
- Emetteurs RF ayant une puissance d'émission maximale de 100 mW
- Téléphones portables (GSM/DCS/PCS/UMTS/LTE)
Pour les bandes de fréquences suivantes, il n'existe aucune restriction pour les emplacements de montage des antennes à l'extérieur du véhicule :
- Réseau 3RP/TETRA
- Bande des 70 cm
- GSM/DCS/PCS
- UMTS/LTE
Notes de bas de page
[1] Véhicules équipés d'un toit ouvrant panoramique : zone non autorisée.
[2] Recommandation : montez l'antenne en direction du milieu de la chaussée.
[3] ISO/TS 21609 : véhicules routiers
