Revue technique automobile - Mercedes-Benz Classe B: Dépose-repose du panneau de commande

PANNEAU DE COMMANDE DE CLIMATISATION

DÉPOSE-REPOSE

  •  Dégrafer au niveau des flèches, en commençant par le bas, l'enjoliveur (1) de la console centrale (Fig.27).
  •  Selon équipement (système Parktronic, sièges chauffants...), débrancher les connecteurs.

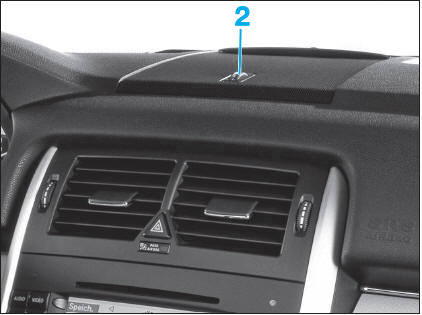

  •  Fermer la buse d'air supérieure avec la molette de réglage (2) (Fig.28).

Fig. 27
Fig. 27

Fig. 28
Fig. 28

supérieure doit être fermée sinon le guidage d'air ou l'aérateur centralLa buse d'air supérieure doit être fermée sinon le guidage d'air ou l'aérateur central risquent d'être endommagés lors de la dépose de l'aérateur d'air central.
  • À l'aide de crochets, déverrouiller les deux fixations de l'aérateur central (3) et l'extraire vers l'arrière (Fig.29).

Fig. 29
Fig. 29

  • Débrancher le connecteur du contacteur des feux de détresse.
  •  Déposer les vis (4), agir sur les verrous (5) et extraire l'autoradio (6) vers l'arrière (Fig.30).

Fig. 30
Fig. 30

  • Débrancher les connecteurs de l'autoradio.
  •  Véhicule avec climatisation semi-automatique (Thermatic), placer le bouton rotatif de répartition de l'air sur la position 'aération générale'.
sont de ce fait placés dans une position facilitant le démontage des câbles.Les leviers sont de ce fait placés dans une position facilitant le démontage des câbles.
  • Agir sur les verrous (7) et dégager le panneau de commande (8) vers l'avant, la faire pivoter puis l'extraire par le bas.
  •  Véhicule avec climatisation semi-automatique (Thermatic), déverrouiller les agrafes de maintient (9) et extraire les câbles des rotules (10) (Fig.31).

Fig. 31
Fig. 31

  • Débrancher les connecteurs du panneau de commande.

À la repose, procéder dans le sens inverse en veillant au bon cheminement des câbles de commande et à ne pas pincer les faisceaux électriques lors de la repose du panneau de commande.
